• общую мощность предприятия
• действующий коэффициент мощности (далее — cos φ). Далее по этим данным с помощью таблиц определяют необходимую мощность установки для повышения действующего cos φ до оптимального значения — 0,9-1.

Определить значение действующего cos φ возможно несколькими способами и с разной точностью.

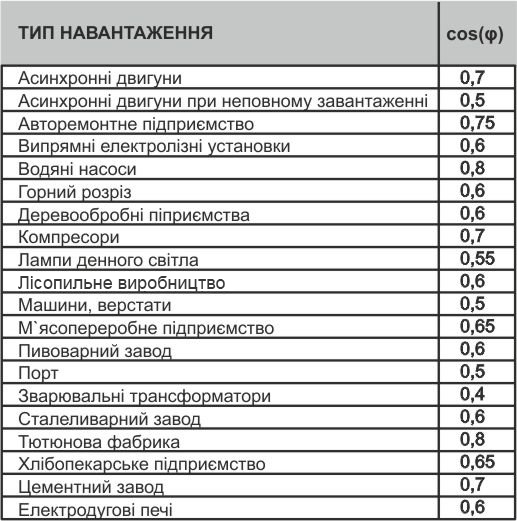

Способ первый — весьма приблизительный. Выбрать для расчета действующее значение cos φ в зависимости от типа нагрузки, воспользовавшись таблицами со средними определенными значениями. Например, можно воспользоваться следующими данными:

Данные по типам загрузки можно определить, воспользовавшись калькулятором на странице https://krm.nku04.com.ua/

Использовав показания счетчика потребленной электроэнергии (активной P (кВт) и реактивной Q (кВАр) за определенный период (например, месяц), рассчитывают полную потребленную электроэнергию S, кВА:

а затем определяют значение cos φ

Такой расчет, к сожалению, также не дает точности, поскольку не учитывает график работы предприятия в зависимости от времени суток, времени года и др.

Наконец, действующее значение cos φ можно измерить специальным прибором — фазиметром. В таком случае Вы получите точное значение cos φ, но только в конкретный момент измерения. При изменении нагрузки предприятия значение cos φ также изменится. Причем с увеличением потребляемой мощности cos φ может как увеличиваться, так и уменьшаться.

Наиболее точный способ, который позволит учесть все факторы и выбрать идеальную установку для компенсации реактивной мощности, это воспользоваться непрерывной автоматизированной записью показателей потребляемой электроэнергии в течение определенного периода. Такие данные можно получить в хозяйствах, где используются системы автоматизации ЛОСОД  или АСКУЭ. Наличие данных систем позволяет использовать из памяти счетчика информацию до 3-х лет. Конечно, далеко не все предприятия внедрили такие системы.

Зато Вы можете воспользоваться нашей услугой по проведению энергоаудита Вашего предприятия. Мы устанавливаем самозаписывающий анализатор параметров сети, который фиксирует все изменения непрерывно и круглосуточно. Анализ полученных данных позволяет наиболее точно определить необходимую мощность установки и минимальной ступени компенсации для достижения максимального эффекта от внедрения конденсаторной установки.

 Снижение стоимости без потери функциональности и качестве компенсации реактивной мощности можно обеспечить за счет:

1. Удешевления оболочки (шкафа) установки. Обычно мы используем шкафы из металла толщиной 1,5 мм. Но возможно использовать тоньше металл (1,0 мм, 1,2 мм.). Также возможно использовать монтажный шкаф без монтажной панели, закрепив все электрооборудование к задней стенке (это снизит стоимость всего изделия, но будет иметь менее привлекательный вид).
2. Изменить тип вводного аппарата или вообще отказаться от его использования. Это допустимо, если конденсаторная установка будет установлена ​​рядом с точкой присоединения.
3. Рациональное распределение общей мощности установки между отдельными ступенями компенсации (конденсаторными батареями) — чем меньше ступеней, тем дешевле.
4. Правильный подбор мощности наименьшей ступени.

Вместе с тем, стремясь снизить стоимость конденсаторной установки, следует помнить, что главным залогом ее эффективности является правильно подобранное количество ступеней регулирования и мощность минимальной ступени. Именно за счет этих параметров Вы сможете обеспечить в своем энергохозяйстве стабильное поддержание высокого значения cos φ и, таким образом, в разы сэкономить на оплате за реактивную энергию.

Если же вы имеете ограниченный бюджет, и главным критерием при выборе конденсаторной установки является ее цена — позвоните нам. Наши инженеры подскажут Вам, где можно сэкономить и предложат оптимальное решение.

.

Рационально выбирать мощность ступеней компенсации нужно таким образом, чтобы половина мощности каждого последующего степени равна мощности предыдущего, например (2,5 квар 5 кВАр: 10 квар: 20 квар 40 квар). При таком распределении возможно достичь максимального эффекта компенсации реактивной мощности — используется оптимальное количество ступеней для достижения максимальной компенсации потребляемой реактивной мощности. Чем меньше мощность малейшего степени — тем установка будет чувствительна к изменению нагрузки.

К сведению: линейка конденсаторов для компенсации реактивной мощности начинается с 1 кВар.

Для определения мощности минимальной степени нужно понимать минимальное потребление реактивной мощности в течение суток.

Мощность конденсаторной установки определяется следующей формулой:

Qуст =  ƩР*k,

где ƩР – суммарная мощность оборудования предприятия,

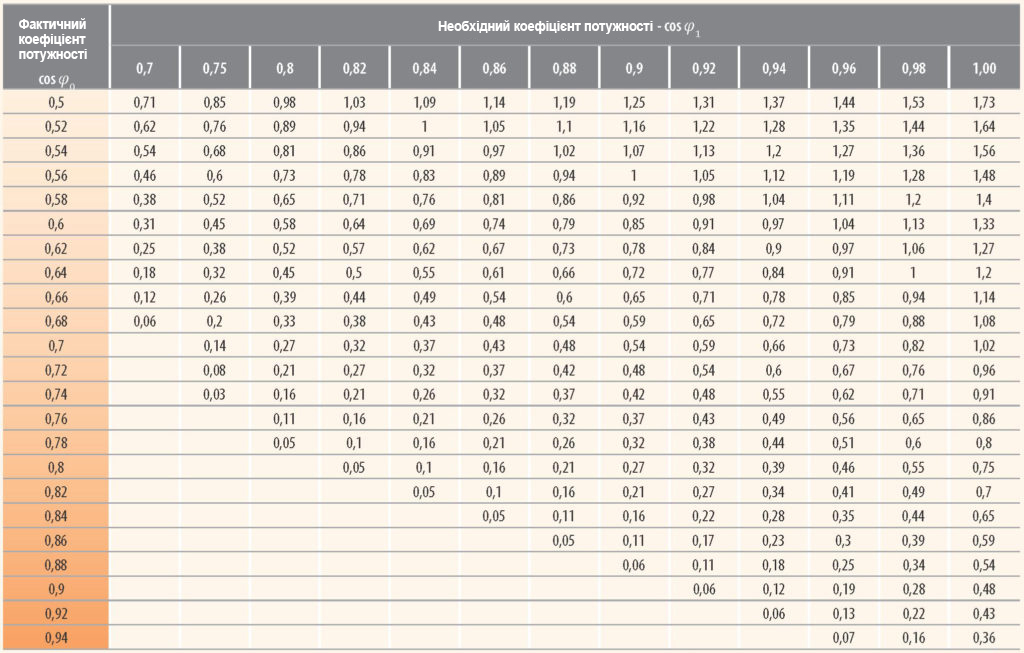

k- коэффициент, полученный из таблицы:

Для определения коэффициента k с помощью вышеприведенной таблицы Вам нужно знать действующее значение коэффициента мощности на Вашем предприятии (коэффициент мощности до компенсации).

Его значение зависит от типа оборудования Вашего предприятия:

Коэффициент мощности после компенсации — значение, которое вы хотите получить после внедрения конденсаторной установки. Чем ближе к 1 будет эта величина — тем меньше реактивной мощности будет потреблять Ваше предприятие (соответственно, Вы не будете за нее платить энергоснабжающей компании).

Пример расчета:

Вы знаете, что суммарная мощность оборудования Вашего предприятия ΣР = 450 кВт.

Среднее значение cosφ — 0,8 (например, крупнейшими потребителями электроэнергии являются насосы, перекачивающие жидкость) и Вы хотите повысить его до 0,99.

С помощью таблицы ищем значение коэффициента k = 0,608

Рассчитываем по формуле: Qуст = ΣР * k = 450 * 0,608 = 275,6 (кВАр)

Итак, для Вашего предприятия необходима конденсаторная установка мощностью 275 кВАр.
